		MF54型热敏电阻

1.产品简介：

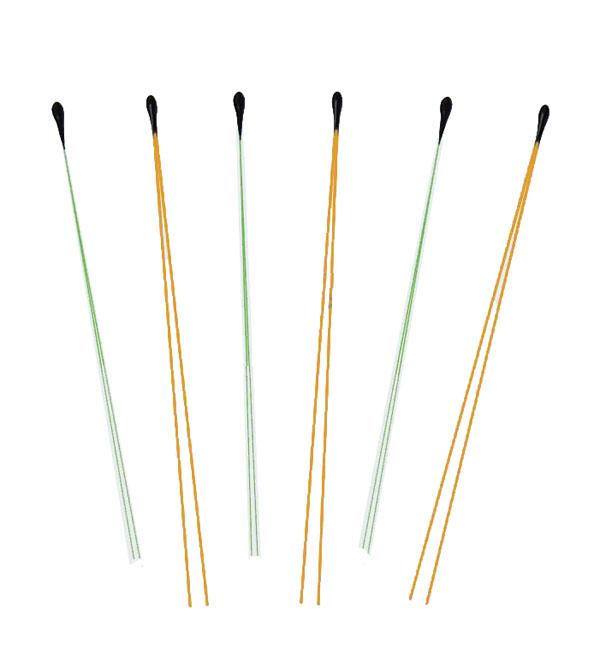

　　 MF54珠状测温型热敏电阻是采用新材料、新工艺生产的小体积的环氧树脂包封型NTC热敏电阻,具有高精度和快速反应等优点。
2.应用范围：
·电子体温计　

3.特点：
·测试精度高　·体积小、反应速度快　·能长时间稳定工作　·互换性、一致性好

.4、阻值分档表：

额定零功率电阻值 R37（1-32）±0.09%（ 37.00℃ ）
1 档	29.111KΩ	9 档	29.535KΩ	17 档	29.964KΩ	25 档	30.401KΩ
2 档	29.164KΩ	10 档	29.588KΩ	18 档	30.019KΩ	26 档	30.456KΩ
3 档	29.216KΩ	11 档	29.641KΩ	19 档	30.073KΩ	27 档	30.511KΩ
4 档	29.269KΩ	12 档	29.695KΩ	20 档	30.128KΩ	28 档	30.566KΩ
5 档	29.322KΩ	13 档	29.749KΩ	21 档	30.182KΩ	29 档	30.622KΩ
6 档	29.375KΩ	14 档	29.802KΩ	22 档	30.237KΩ	30 档	30.677KΩ
7 档	29.428KΩ	15 档	29.856KΩ	23 档	30.291KΩ	31 档	30.731KΩ
8 档	29.481KΩ	16 档	29.910KΩ	24 档	30.346KΩ	32 档	30.785KΩ

注：当测试温度精度超出± 0.01℃ 时，电阻值会发生轻微漂移，漂移幅度随超出温度精度的增加而增加。

5.主要技术参数

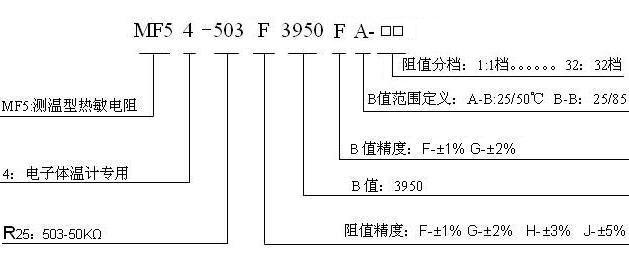

产品型号	标称电阻值	B值	额定功率	耗散系数	热时间常数
产品型号	R25（KΩ）	（25/50℃）	（mw）	（mW/℃）	（S）
MF54-503F3950FA-□	50	3950	≤3.5	≥0.7 静止空气中	≤3.2 静止空气中

6.外型结构和尺寸：

代号	D	L1	L2	L3	d
代号	max	max	type	±1	±0.05
B1	1.6	4.0	100/87	3	0.2

7.电气性能

	项目	符号	测试条件	单位	性能要求
7.1	25℃ 的零功率电阻值	R25	Ta=25± 0.05℃ 测试功率≤0.05mw 流动液体中测试	KΩ	50±1%
7.2	37℃ 的零功率电阻值	R37	Ta=37± 0.01℃ 测试功率≤0.05mw 流动液体中测试	KΩ	每档位中心值
7.3	B1值	B25/50	B=[(Ta×Tb)/(Tb-Ta)]× ln(Ra/Rb)	K	3950±1%
7.4	B2值	B34/42	B=[(Ta×Tb)/(Tb-Ta)]× ln(Ra/Rb)	K	3949±0.5%
7.5	耗散系数	δ	Tb=50℃± 0.1℃	mW/℃	静止空气中≥0.7
7.6	时间常数	τ	Tb=50℃±0.1℃	sec	静止空气中≤2.8
7.7	绝缘电阻	/	100DC,1min	MΩ	≥100
7.8	室温下零功耗电阻值漂移率	/	Ta=25±0.05℃,	时间：365 天	≤0.1
7.9	工作温度范围	/	/	℃	-40~ 100
7.10	阻温特性	/	/		见附表 1

7.可靠性试验

	项目	测试条件及方法	技术要求
7.1	耐焊接热	将引线浸入 260± 5℃ 的锡液中，液面距电阻体 6mm 以上，时间 10±1 秒	无可见性损伤， ΔR/R≤±1%, ΔB/B≤±1%
7.2	接线端强度	轴向静态拉力：1N，时间：60S	无可见性损伤， ΔR/R≤±1%, ΔB/B≤±1%
7.3	温度快速变化	-20℃ 5min→ 25℃ 3min→100℃5min→ 25℃ 1min，反复 5 次	无可见性损伤， ΔR/R≤±1%, ΔB/B≤±1%
7.4	高温下负载	温度：100± 5℃ ，DC：0.1±10%mA时间：1000±24 小时	无可见性损伤， ΔR/R≤±1%, ΔB/B≤±1%
7.5	干热	温度：100± 5℃ ，时间：1000±24 小时	无可见性损伤， ΔR/R≤±1%, ΔB/B≤±1%
7.6	稳态湿热	温度：40± 2℃ ，湿度：95±2%，时间：1000±24 小时	无可见性损伤， ΔR/R≤±1%， ΔB/B≤±1%, 绝缘电阻≥100MΩ
7.7	室温下零功率耗电阻值漂移率	在 25± 15℃ 的温度下，存放于无有害气体且干燥的封闭容器中一年	ΔR/R≤±0.1% ΔB/B≤±0.1%
7.8	树脂包封强度	引线紧紧的缠绕在一直径为 3mm的圆柱上，然后对引线施加一个下拉的力，并增加到 5N。	无可见性损伤
7.9	自由落体	从1m高的地方将样品做自由落体运动到一木板上	无可见性损伤

8、焊接条件
焊接时，焊接处距电阻体根部至少 6mm，焊接温度应低于 300℃，焊接时间应尽量短。

9、储存条件
9.1 储存温度：-10℃ ～ 40℃；
9.2 储存湿度：≤75% RH；
9.3 避免存放在具有腐蚀性气体及光照的环境下；
9.4 包装打开后需重新密封保存；

附表 1
阻值温度特性对照表

档位：1 R37=29.111KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	32.917	32.959	33.000	0.12	-0.12	0.03	-0.03
35	31.577	31.613	31.649	0.11	-0.11	0.02	-0.02
36	30.300	30.330	30.360	0.10	-0.10	0.02	-0.02
37	29.085	29.111	29.137	0.09	-0.09	0.02	-0.02
38	27.911	27.939	27.967	0.10	-0.10	0.02	-0.02
39	26.796	26.826	26.856	0.11	-0.11	0.02	-0.02
40	25.731	25.763	25.795	0.12	-0.12	0.03	-0.03
41	24.715	24.749	24.783	0.14	-0.14	0.03	-0.03
42	23.746	23.781	23.816	0.15	-0.15	0.03	-0.03

档位：2 R37=29.164KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	32.977	33.018	33.059	0.12	-0.12	0.03	-0.03
35	31.635	31.670	31.706	0.11	-0.11	0.02	-0.02
36	30.354	30.385	30.415	0.10	-0.10	0.02	-0.02
37	29.138	29.164	29.189	0.09	-0.09	0.02	-0.02
38	27.962	27.990	28.018	0.10	-0.10	0.02	-0.02
39	26.844	26.874	26.904	0.11	-0.11	0.02	-0.02
40	25.778	25.810	25.842	0.12	-0.12	0.03	-0.03
41	24.760	24.794	24.828	0.14	-0.14	0.03	-0.03
42	23.789	23.824	23.860	0.15	-0.15	0.03	-0.03

档位：3 R37=29.216KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	33.035	33.076	33.117	0.12	-0.12	0.03	-0.03
35	31.690	31.726	31.761	0.11	-0.11	0.02	-0.02
36	30.407	30.438	30.468	0.10	-0.10	0.02	-0.02
37	29.190	29.216	29.242	0.09	-0.09	0.02	-0.02
38	28.011	28.039	28.067	0.10	-0.10	0.02	-0.02
39	26.891	26.921	26.951	0.11	-0.11	0.02	-0.02
40	25.823	25.855	25.887	0.12	-0.12	0.03	-0.03
41	24.803	24.837	24.871	0.14	-0.14	0.03	-0.03
42	23.830	23.866	23.901	0.15	-0.15	0.03	-0.03

档位：4 R37=29.269KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	33.096	33.137	33.179	0.12	-0.12	0.03	-0.03
35	31.748	31.784	31.820	0.11	-0.11	0.02	-0.02
36	30.464	30.494	30.525	0.10	-0.10	0.02	-0.02
37	29.243	29.269	29.294	0.09	-0.09	0.02	-0.02
38	28.062	28.091	28.119	0.10	-0.10	0.02	-0.02
39	26.941	26.971	27.001	0.11	-0.11	0.02	-0.02
40	25.871	25.903	25.935	0.12	-0.12	0.03	-0.03
41	24.849	24.883	24.917	0.14	-0.14	0.03	-0.03
42	23.875	23.910	23.945	0.15	-0.15	0.03	-0.03

档位：5 R37=29.322KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	33.156	33.197	33.239	0.12	-0.12	0.03	-0.03
35	31.806	31.842	31.878	0.11	-0.11	0.02	-0.02
36	30.519	30.550	30.580	0.10	-0.10	0.02	-0.02
37	29.295	29.322	29.348	0.09	-0.09	0.02	-0.02
38	28.114	28.142	28.170	0.10	-0.10	0.02	-0.02
39	26.990	27.020	27.050	0.11	-0.11	0.02	-0.02
40	25.918	25.950	25.982	0.12	-0.12	0.03	-0.03
41	24.895	24.929	24.963	0.14	-0.14	0.03	-0.03
42	23.918	23.954	23.989	0.15	-0.15	0.03	-0.03

档位：6 R37=29.375KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	33.216	33.257	33.299	0.12	-0.12	0.03	-0.03
35	31.864	31.900	31.935	0.11	-0.11	0.02	-0.02
36	30.574	30.605	30.636	0.10	-0.10	0.02	-0.02
37	29.349	29.375	29.400	0.09	-0.09	0.02	-0.02
38	28.164	28.192	28.221	0.10	-0.10	0.02	-0.02
39	27.039	27.069	27.099	0.11	-0.11	0.02	-0.02
40	25.964	25.997	26.029	0.12	-0.12	0.03	-0.03
41	24.939	24.974	25.008	0.14	-0.14	0.03	-0.03
42	23.961	23.997	24.032	0.15	-0.15	0.03	-0.03

档位：7 R37=29.428KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	33.276	33.317	33.359	0.12	-0.12	0.03	-0.03
35	31.921	31.957	31.993	0.11	-0.11	0.02	-0.02
36	30.630	30.660	30.691	0.10	-0.10	0.02	-0.02
37	29.402	29.428	29.453	0.09	-0.09	0.02	-0.02
38	28.215	28.243	28.272	0.10	-0.10	0.02	-0.02
39	27.087	27.118	27.148	0.11	-0.11	0.02	-0.02
40	26.011	26.044	26.076	0.12	-0.12	0.03	-0.03
41	24.985	25.019	25.053	0.14	-0.14	0.03	-0.03
42	24.004	24.040	24.076	0.15	-0.15	0.03	-0.03

档位：8 R37=29.481KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	33.336	33.377	33.419	0.12	-0.12	0.03	-0.03
35	31.979	32.015	32.051	0.11	-0.11	0.02	-0.02
36	30.685	30.715	30.746	0.10	-0.10	0.02	-0.02
37	29.455	29.481	29.507	0.09	-0.09	0.02	-0.02
38	28.266	28.294	28.323	0.10	-0.10	0.02	-0.02
39	27.136	27.167	27.197	0.11	-0.11	0.02	-0.02
40	26.058	26.091	26.123	0.12	-0.12	0.03	-0.03
41	25.030	25.064	25.098	0.14	-0.14	0.03	-0.03
42	24.048	24.083	24.119	0.15	-0.15	0.03	-0.03

档位：9 R37=29.535KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	33.397	33.439	33.480	0.12	-0.12	0.03	-0.03
35	32.037	32.073	32.109	0.11	-0.11	0.02	-0.02
36	30.741	30.772	30.802	0.10	-0.10	0.02	-0.02
37	29.508	29.535	29.561	0.09	-0.09	0.02	-0.02
38	28.318	28.346	28.374	0.10	-0.10	0.02	-0.02
39	27.186	27.216	27.247	0.11	-0.11	0.02	-0.02
40	26.106	26.138	26.171	0.12	-0.12	0.03	-0.03
41	25.075	25.110	25.144	0.14	-0.14	0.03	-0.03
42	24.092	24.128	24.163	0.15	-0.15	0.03	-0.03

档位：10 R37=29.588KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	33.457	33.499	33.540	0.12	-0.12	0.03	-0.03
35	32.095	32.131	32.167	0.11	-0.11	0.02	-0.02
36	30.796	30.827	30.858	0.10	-0.10	0.02	-0.02
37	29.562	29.588	29.614	0.09	-0.09	0.02	-0.02
38	28.369	28.397	28.425	0.10	-0.10	0.02	-0.02
39	27.235	27.265	27.296	0.11	-0.11	0.02	-0.02
40	26.153	26.185	26.218	0.12	-0.12	0.03	-0.03
41	25.120	25.155	25.189	0.14	-0.14	0.03	-0.03
42	24.135	24.171	24.207	0.15	-0.15	0.03	-0.03

档位：11 R37=29.641KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	33.518	33.560	33.602	0.12	-0.12	0.03	-0.03
35	32.153	32.190	32.226	0.11	-0.11	0.02	-0.02
36	30.852	30.883	30.914	0.10	-0.10	0.02	-0.02
37	29.615	29.641	29.667	0.09	-0.09	0.02	-0.02
38	28.420	28.449	28.477	0.10	-0.10	0.02	-0.02
39	27.284	27.315	27.346	0.11	-0.11	0.02	-0.02
40	26.201	26.233	26.266	0.12	-0.12	0.03	-0.03
41	25.166	25.201	25.235	0.14	-0.14	0.03	-0.03
42	24.179	24.215	24.251	0.15	-0.15	0.03	-0.03

档位：12 R37=29.695KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	33.578	33.620	33.662	0.12	-0.12	0.03	-0.03
35	32.211	32.247	32.283	0.11	-0.11	0.02	-0.02
36	30.907	30.938	30.969	0.10	-0.10	0.02	-0.02
37	29.668	29.695	29.721	0.09	-0.09	0.02	-0.02
38	28.471	28.500	28.528	0.10	-0.10	0.02	-0.02
39	27.333	27.364	27.394	0.11	-0.11	0.02	-0.02
40	26.247	26.280	26.313	0.12	-0.12	0.03	-0.03
41	25.211	25.246	25.280	0.14	-0.14	0.03	-0.03
42	24.222	24.258	24.294	0.15	-0.15	0.03	-0.03

档位：13 R37=29.749KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	33.639	33.681	33.723	0.12	-0.12	0.03	-0.03
35	32.269	32.306	32.342	0.11	-0.11	0.02	-0.02
36	30.964	30.995	31.026	0.10	-0.10	0.02	-0.02
37	29.722	29.748	29.775	0.09	-0.09	0.02	-0.02
38	28.523	28.552	28.580	0.10	-0.10	0.02	-0.02
39	27.383	27.414	27.444	0.11	-0.11	0.02	-0.02
40	26.295	26.328	26.361	0.12	-0.12	0.03	-0.03
41	25.257	25.292	25.326	0.14	-0.14	0.03	-0.03
42	24.266	24.302	24.338	0.15	-0.15	0.03	-0.03

档位：14 R37=29.802KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	33.700	33.742	33.784	0.12	-0.12	0.03	-0.03
35	32.328	32.364	32.401	0.11	-0.11	0.02	-0.02
36	31.02	31.051	31.082	0.10	-0.10	0.02	-0.02
37	29.776	29.802	29.828	0.09	-0.09	0.02	-0.02
38	28.575	28.603	28.632	0.10	-0.10	0.02	-0.02
39	27.433	27.463	27.494	0.11	-0.11	0.02	-0.02
40	26.343	26.376	26.408	0.12	-0.12	0.03	-0.03
41	25.303	25.337	25.372	0.14	-0.14	0.03	-0.03
42	24.310	24.346	24.383	0.15	-0.15	0.03	-0.03

档位：15 R37=29.856KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	33.761	33.803	33.845	0.12	-0.12	0.03	-0.03
35	32.387	32.423	32.459	0.11	-0.11	0.02	-0.02
36	31.076	31.107	31.138	0.10	-0.10	0.02	-0.02
37	29.829	29.856	29.883	0.09	-0.09	0.02	-0.02
38	28.626	28.655	28.684	0.10	-0.10	0.02	-0.02
39	27.482	27.513	27.544	0.11	-0.11	0.02	-0.02
40	26.391	26.423	26.456	0.12	-0.12	0.03	-0.03
41	25.349	25.383	25.418	0.14	-0.14	0.03	-0.03
42	24.354	24.391	24.427	0.15	-0.15	0.03	-0.03

档位：16 R37=29.910KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	33.821	33.863	33.906	0.12	-0.12	0.03	-0.03
35	32.444	32.481	32.517	0.11	-0.11	0.02	-0.02
36	31.131	31.162	31.194	0.10	-0.10	0.02	-0.02
37	29.884	29.910	29.936	0.09	-0.09	0.02	-0.02
38	28.677	28.706	28.735	0.10	-0.10	0.02	-0.02
39	27.531	27.562	27.593	0.11	-0.11	0.02	-0.02
40	26.437	26.470	26.503	0.12	-0.12	0.03	-0.03
41	25.394	25.428	25.463	0.14	-0.14	0.03	-0.03
42	24.398	24.434	24.470	0.15	-0.15	0.03	-0.03

档位：17 R37=29.964KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	33.882	33.924	33.967	0.12	-0.12	0.03	-0.03
35	32.503	32.539	32.576	0.11	-0.11	0.02	-0.02
36	31.187	31.219	31.250	0.10	-0.10	0.02	-0.02
37	29.937	29.964	29.991	0.09	-0.09	0.02	-0.02
38	28.729	28.758	28.787	0.10	-0.10	0.02	-0.02
39	27.581	27.612	27.643	0.11	-0.11	0.02	-0.02
40	26.485	26.518	26.551	0.12	-0.12	0.03	-0.03
41	25.440	25.474	25.509	0.14	-0.14	0.03	-0.03
42	24.442	24.478	24.514	0.15	-0.15	0.03	-0.03

档位：18 R37=30.019KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	33.944	33.987	34.029	0.12	-0.12	0.03	-0.03
35	32.562	32.599	32.636	0.11	-0.11	0.02	-0.02
36	31.245	31.276	31.307	0.10	-0.10	0.02	-0.02
37	29.992	30.019	30.045	0.09	-0.09	0.02	-0.02
38	28.782	28.811	28.839	0.10	-0.10	0.02	-0.02
39	27.631	27.662	27.694	0.11	-0.11	0.02	-0.02
40	26.534	26.567	26.600	0.12	-0.12	0.03	-0.03
41	25.486	25.521	25.556	0.14	-0.14	0.03	-0.03
42	24.487	24.523	24.559	0.15	-0.15	0.03	-0.03

档位：19 R37=30.073KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	34.005	34.048	34.090	0.12	-0.12	0.03	-0.03
35	32.621	32.658	32.694	0.11	-0.11	0.02	-0.02
36	31.301	31.332	31.364	0.10	-0.10	0.02	-0.02
37	30.046	30.073	30.100	0.09	-0.09	0.02	-0.02
38	28.834	28.862	28.891	0.10	-0.10	0.02	-0.02
39	27.681	27.712	27.743	0.11	-0.11	0.02	-0.02
40	26.582	26.615	26.648	0.12	-0.12	0.03	-0.03
41	25.532	25.567	25.602	0.14	-0.14	0.03	-0.03
42	24.531	24.567	24.604	0.15	-0.15	0.03	-0.03

档位：20 R37=30.128KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	34.067	34.110	34.153	0.12	-0.12	0.03	-0.03
35	32.681	32.717	32.754	0.11	-0.11	0.02	-0.02
36	31.358	31.389	31.421	0.10	-0.10	0.02	-0.02
37	30.101	30.128	30.154	0.09	-0.09	0.02	-0.02
38	28.886	28.915	28.944	0.10	-0.10	0.02	-0.02
39	27.732	27.763	27.794	0.11	-0.11	0.02	-0.02
40	26.630	26.663	26.696	0.12	-0.12	0.03	-0.03
41	25.579	25.614	25.649	0.14	-0.14	0.03	-0.03
42	24.575	24.612	24.648	0.15	-0.15	0.03	-0.03

档位：21 R37=30.182KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	34.128	34.171	34.214	0.12	-0.12	0.03	-0.03
35	32.739	32.776	32.813	0.11	-0.11	0.02	-0.02
36	31.414	31.446	31.477	0.10	-0.10	0.02	-0.02
37	30.155	30.182	30.209	0.09	-0.09	0.02	-0.02
38	28.938	28.967	28.996	0.10	-0.10	0.02	-0.02
39	27.781	27.813	27.844	0.11	-0.11	0.02	-0.02
40	26.678	26.711	26.744	0.12	-0.12	0.03	-0.03
41	25.625	25.660	25.695	0.14	-0.14	0.03	-0.03
42	24.620	24.656	24.693	0.15	-0.15	0.03	-0.03

档位：22 R37=30.237KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	34.191	34.233	34.276	0.12	-0.12	0.03	-0.03
35	32.799	32.836	32.873	0.11	-0.11	0.02	-0.02
36	31.471	31.503	31.534	0.10	-0.10	0.02	-0.02
37	30.210	30.237	30.263	0.09	-0.09	0.02	-0.02
38	28.991	29.020	29.049	0.10	-0.10	0.02	-0.02
39	27.832	27.863	27.895	0.11	-0.11	0.02	-0.02
40	26.726	26.760	26.793	0.12	-0.12	0.03	-0.03
41	25.671	25.706	25.741	0.14	-0.14	0.03	-0.03
42	24.664	24.701	24.738	0.15	-0.15	0.03	-0.03

档位：23 R37=30.291KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	34.252	34.295	34.337	0.12	-0.12	0.03	-0.03
35	32.857	32.894	32.931	0.11	-0.11	0.02	-0.02
36	31.528	31.559	31.591	0.10	-0.10	0.02	-0.02
37	30.264	30.291	30.318	0.09	-0.09	0.02	-0.02
38	29.043	29.072	29.101	0.10	-0.10	0.02	-0.02
39	27.882	27.913	27.944	0.11	-0.11	0.02	-0.02
40	26.774	26.808	26.841	0.12	-0.12	0.03	-0.03
41	25.717	25.752	25.788	0.14	-0.14	0.03	-0.03
42	24.708	24.745	24.782	0.15	-0.15	0.03	-0.03

档位：24 R37=30.346KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	34.314	34.357	34.400	0.12	-0.12	0.03	-0.03
35	32.917	32.954	32.991	0.11	-0.11	0.02	-0.02
36	31.585	31.617	31.648	0.10	-0.10	0.02	-0.02
37	30.319	30.346	30.373	0.09	-0.09	0.02	-0.02
38	29.095	29.124	29.154	0.10	-0.10	0.02	-0.02
39	27.932	27.964	27.995	0.11	-0.11	0.02	-0.02
40	26.823	26.856	26.890	0.12	-0.12	0.03	-0.03
41	25.764	25.799	25.834	0.14	-0.14	0.03	-0.03
42	24.753	24.790	24.827	0.15	-0.15	0.03	-0.03

档位：25 R37=30.401KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	34.376	34.419	34.462	0.12	-0.12	0.03	-0.03
35	32.977	33.014	33.051	0.11	-0.11	0.02	-0.02
36	31.642	31.674	31.706	0.10	-0.10	0.02	-0.02
37	30.374	30.401	30.428	0.09	-0.09	0.02	-0.02
38	29.148	29.177	29.206	0.10	-0.10	0.02	-0.02
39	27.983	28.014	28.046	0.11	-0.11	0.02	-0.02
40	26.871	26.905	26.938	0.12	-0.12	0.03	-0.03
41	25.811	25.846	25.881	0.14	-0.14	0.03	-0.03
42	24.798	24.835	24.872	0.15	-0.15	0.03	-0.03

档位：26 R37=30.456KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	34.438	34.481	34.524	0.12	-0.12	0.03	-0.03
35	33.036	33.074	33.111	0.11	-0.11	0.02	-0.02
36	31.700	31.731	31.763	0.10	-0.10	0.02	-0.02
37	30.429	30.456	30.483	0.09	-0.09	0.02	-0.02
38	29.201	29.230	29.259	0.10	-0.10	0.02	-0.02
39	28.034	28.065	28.097	0.11	-0.11	0.02	-0.02
40	26.920	26.954	26.987	0.12	-0.12	0.03	-0.03
41	25.857	25.893	25.928	0.14	-0.14	0.03	-0.03
42	24.843	24.880	24.917	0.15	-0.15	0.03	-0.03

档位：27 R37=30.511KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	34.501	34.544	34.587	0.12	-0.12	0.03	-0.03
35	33.096	33.133	33.171	0.11	-0.11	0.02	-0.02
36	31.757	31.789	31.820	0.10	-0.10	0.02	-0.02
37	30.484	30.511	30.538	0.09	-0.09	0.02	-0.02
38	29.254	29.283	29.312	0.10	-0.10	0.02	-0.02
39	28.084	28.116	28.147	0.11	-0.11	0.02	-0.02
40	26.969	27.002	27.036	0.12	-0.12	0.03	-0.03
41	25.904	25.939	25.975	0.14	-0.14	0.03	-0.03
42	24.888	24.925	24.962	0.15	-0.15	0.03	-0.03

档位：28 R37=30.566KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	34.563	34.606	34.649	0.12	-0.12	0.03	-0.03
35	33.156	33.193	33.230	0.11	-0.11	0.02	-0.02
36	31.814	31.846	31.878	0.10	-0.10	0.02	-0.02
37	30.539	30.566	30.593	0.09	-0.09	0.02	-0.02
38	29.306	29.336	29.365	0.10	-0.10	0.02	-0.02
39	28.135	28.167	28.198	0.11	-0.11	0.02	-0.02
40	27.017	27.051	27.085	0.12	-0.12	0.03	-0.03
41	25.951	25.986	26.022	0.14	-0.14	0.03	-0.03
42	24.933	24.970	25.007	0.15	-0.15	0.03	-0.03

档位：29 R37=30.622KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	34.625	34.668	34.712	0.12	-0.12	0.03	-0.03
35	33.215	33.253	33.290	0.11	-0.11	0.02	-0.02
36	31.871	31.903	31.935	0.10	-0.10	0.02	-0.02
37	30.594	30.622	30.649	0.09	-0.09	0.02	-0.02
38	29.359	29.388	29.418	0.10	-0.10	0.02	-0.02
39	28.186	28.217	28.249	0.11	-0.11	0.02	-0.02
40	27.066	27.100	27.133	0.12	-0.12	0.03	-0.03
41	25.997	26.033	26.068	0.14	-0.14	0.03	-0.03
42	24.978	25.015	25.052	0.15	-0.15	0.03	-0.03

档位：30 R37=30.677KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	34.688	34.732	34.775	0.12	-0.12	0.03	-0.03
35	33.276	33.314	33.351	0.11	-0.11	0.02	-0.02
36	31.930	31.962	31.993	0.10	-0.10	0.02	-0.02
37	30.650	30.677	30.703	0.09	-0.09	0.02	-0.02
38	29.413	29.442	29.472	0.10	-0.10	0.02	-0.02
39	28.237	28.269	28.301	0.11	-0.11	0.02	-0.02
40	27.115	27.149	27.183	0.12	-0.12	0.03	-0.03
41	26.045	26.081	26.116	0.14	-0.14	0.03	-0.03
42	25.023	25.060	25.098	0.15	-0.15	0.03	-0.03

档位：31 R37=30.731KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	34.749	34.793	34.836	0.12	-0.12	0.03	-0.03
35	33.335	33.372	33.410	0.11	-0.11	0.02	-0.02
36	31.986	32.018	32.050	0.10	-0.10	0.02	-0.02
37	30.704	30.731	30.758	0.09	-0.09	0.02	-0.02
38	29.465	29.494	29.524	0.10	-0.10	0.02	-0.02
39	28.287	28.319	28.350	0.11	-0.11	0.02	-0.02
40	27.163	27.197	27.231	0.12	-0.12	0.03	-0.03
41	26.091	26.126	26.162	0.14	-0.14	0.03	-0.03
42	25.067	25.105	25.142	0.15	-0.15	0.03	-0.03

档位：32 R37=30.785KΩ 精度:±0.09% B34/42=3949K 精度:±0.5%
温度(℃)	电阻(Ω)			电阻精度(%)		温度精度(℃)
温度(℃)	最小值	中心值	最大值	△R	-△R	△T	-△T
34	34.810	34.854	34.897	0.12	-0.12	0.03	-0.03
35	33.393	33.431	33.468	0.11	-0.11	0.02	-0.02
36	32.042	32.074	32.106	0.10	-0.10	0.02	-0.02
37	30.759	30.785	30.811	0.09	-0.09	0.02	-0.02
38	29.516	29.546	29.575	0.10	-0.10	0.02	-0.02
39	28.336	28.368	28.400	0.11	-0.11	0.02	-0.02
40	27.211	27.245	27.279	0.12	-0.12	0.03	-0.03
41	26.137	26.172	26.208	0.14	-0.14	0.03	-0.03
42	25.111	25.149	25.186	0.15	-0.15	0.03	-0.03
