PTC线性热敏电阻
特点

LPTC线性热敏电阻的阻值随温度升高而增大,呈直线变化,线性好,与PTC高分子陶瓷合成的热敏电阻相比,线性好,无需采取线性补偿措施使电路设计简化。

、什么叫温度系数
:温度系数是指线性热敏电阻随温度的升,降相应的阻值高,低变化率。例:常温(25度)1K   300OPPM的热敏电阻,每温度变化1度,阻值变化0.3%,当温度由25度升至105度时,阻值由lK变为lK X(l+0.3%X(l05-25))=1.240K。温度系数越大,阻值变化率也大。

   阻值变化率除了由厂家生产时由温度系数决定,用户在电路设计时也可以增大集成放大器的增益,增大变化率(PPM);用普通电阻与热敏电阻串、并联,可降底变化率 (PPM)。

、什么叫正温度线性热敏电阻?
:普遍热敏电阻部存在阻、温的非线性变化,需要设计线性补偿电路。本产品能在-40度-250度区域内保持阻、温的线性变化,从而简化电路。目前,普遍的PTC正温度热敏电阻的阻温特性是突变性的,线性区域很窄,通常用于电路的过流保护,不用于温度检测,温度补偿电路。本产品正好补充了这万面的应用领域。

、设计、试用该产品时还有什么万便之处?


:同一档温度系数的热敏电阻可以串、并使用,其阻温特性不变,例:lK 2OOOPPM,可串联成2K 2O0OPPM或并联成500Ω 20OOPPM,给电路实验提供万便,可以获得最佳数据,便于订单,批量生产。


应用范围
1. 汽车工业温度检测及控制
2. 家用电器的温度检测及控制
3. 精密电路和晶振器温度补偿
4. 微马达调速控制
5. 医疗器械温度检测及控制制

产品特点

PTC线性正温度系数热敏电阻采用PTC材料,物理工艺制成,具有优越的稳定性、复线性,重复百万次,特性曲线不变。阻值随温度升高而增大,呈直线变化,线性好,与PTC高分子陶瓷合成的热敏电阻相比,线性好,无需采取线性补偿措施使电路设计简化。并且阻值一致性好,互换性强,外形、规格保准化。温度感应速度快,空气介质中为1-2秒,灵敏度高。体积小、结构坚固、外形标准化,适宜印刷线路板的自动化安装。

应用范围

广泛用于通讯、汽车、仪表、计算机、家电等行业的温度控制、温度测量,温度补偿。普遍的PTC正温度热敏电阻的阻温特性是突变性的,线性区域很窄,通常用于电路的过流保护,不用于温度检测,温度补偿电路。本产品正好补充了这方面的应用领域。

我公司生产的线性热敏电阻单晶硅的线性PTC热敏电阻KTY系列,特点是温度系数大可达到7000PPM每度,可以替代NXP(恩智浦)Philips(飞利浦)的KTY系列热敏电阻,和RTI公司的DS系列。Infineon(英飞凌)的KTY系列。

下面我们先介绍KTY系列

常用玻封线性热敏电阻KTY规格:可替代NXP(PHILIPS) KTY81,KTY82,KTY83,KTY84,KTY85,和RTI公司的DS系列。

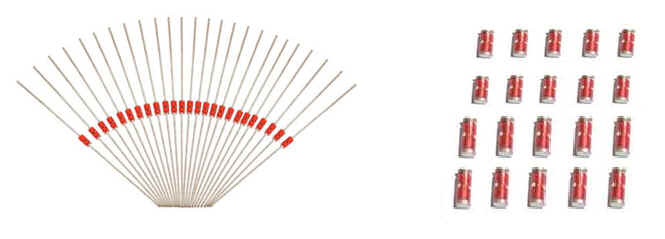

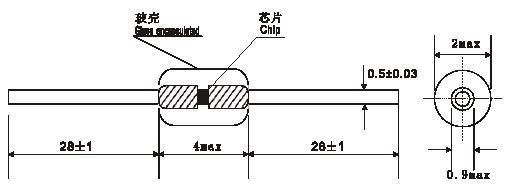

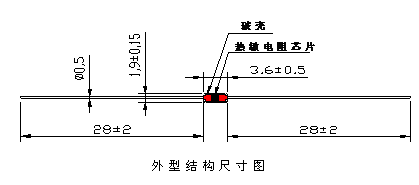

外形尺寸(单位:mm)


特点

1. KTY 线性热敏电阻玻璃封装系列产品为轴向引线玻璃封装型
2. 主体基质材料是半导体硅单晶,又称硅热敏电阻(Silicon PTC Thermistors)
3. 电阻值随温度增加呈线性上升,又称线性正温度系数热敏电阻器或LPTC热敏电阻
4. 耗散系数:2.5~5mW/℃
5. 最大工作电流:Iopr=1.0mA
6. 稳定性:年变化率≤0.01℃/年
7. 温度系数:α25/50≥0.7%/℃,即α25/50≥7000PPM
8. 额定功率:50mW
9. 使用温度范围:-50~+150℃
10.精度高1%,2%,3%,5%
11.体积小、结构坚固、便于自动化安装
12.玻璃封装,可在高温和高湿等恶劣环境下使用

规格型号

阻值(Ω)at25℃

精度

额定电流

最大电流

资料下载

Min

Max

Itype

Imax

(mA) (mA)
KTY-83-200 200 ±1%~±5% 5 8
KTY-83-500 500 ±1%~±5% 5 8
KTY-83-600 600 ±1%~±5% 5 8
KTY-83-1400 1400 ±1%~±5% 5 8
KTY-83-1600 1600 ±1%~±5% 5 8
KTY-83-2000 2000 ±1%~±5% 5 8
KTY-83-3000 2000 ±5% 5 8
KTY-83-110 990 1010 ±1% 5 8

下载

KTY-83-120 980 1020 ±1% 5 8

下载

KTY-83-121 980 1000 ±1% 5 8 下载
KTY-83-122 1000 1020 ±1% 5 8

下载

KTY-83-150 950 1050 ±5% 5 8 下载
KTY-83-151 950 1000 ±2.5% 5 8

下载

KTY-83-152 1000 1050 ±2.5% 5 8 下载
KTY-81-210 1980 2020 ±1% 5 8 下载
KTY-81-220 1960 2040 ±2% 5 8 下载
KTY-81-221 1960 2000 1% 5 8

下载

KTY-81-222 2000 2040 ±1% 5 8 下载
KTY-81-250 1900 2100 ±5% 5 8

下载

KTY-81-251 1900 2000 ±2.5% 5 8

下载

KTY-83-252 2000 2100 ±2.5% 5 8 下载
KTY-84-130 970(at100℃) 1030(at100℃) R100=±3% 5 8   主要用于电机保护 下载
KTY-84-150 950(at100℃) 1050(at100℃) R100=±5% 5 8

下载

KTY-84-151 950(at100℃) 1000(at100℃) R100=±2.5% 5 8

下载

KTY-84-152 975(at100℃) 1025(at100℃) R100=±2.5% 5 8   下载
KTY8系列
温度传感器
/ / / / / / 主要用于电机保护 下载



华巨电子KTY系列替代NXP(恩智浦)KTY系列

华巨型号

替代NXP(恩智浦)KTY型号

KTY-83-110 KTY81-110 KTY82-110 KTY83-110 KTY85-110
KTY-83-120 KTY81-120 KTY82-120 KTY83-120 KTY85-120
KTY-83-121 KTY81-121 KTY82-121 KTY83-121 KTY85-121
KTY-83-122 KTY81-122 KTY82-122 KTY83-122 KTY85-122
KTY-83-150 KTY81-150 KTY82-150 KTY83-150 KTY85-150
KTY-83-151 KTY81-151 KTY82-151 KTY83-151 KTY85-151
KTY-83-152 KTY81-152 KTY82-152 KTY83-152 KTY85-152
KTY-81-210 KTY81-210 KTY82-210 KTY83-210 KTY85-210
KTY-81-220 KTY81-220 KTY82-220 KTY83-220 KTY85-220
KTY-81-221 KTY81-221 KTY82-221 KTY83-221 KTY85-221
KTY-81-222 KTY81-222 KTY82-222 KTY83-222 KTY85-222
KTY-81-250 KTY81-250 KTY82-250 KTY83-250 KTY85-250
KTY-81-251 KTY81-251 KTY82-251 KTY83-251 KTY85-251
KTY-83-252 KTY81-252 KTY82-252 KTY83-252 KTY85-252
KTY-84-130 KTY84-130
KTY-84-150 KTY84-150
KTY-84-151 KTY84-151
KTY-84-152 KTY84-152
对应型号Infineon(英飞凌)的KT和KTY系列

华巨型号

Infineon(英飞凌)的KT和KTY系列

KTY-81-230 KT 100
KTY-81-230 KT 110
KTY-81-230 KT 130
KTY-83-130 KT 210
KTY-83-130 KT 230
KTY-81-251-1 KTY 10-5
KTY-81-210 KTY 10-6
KTY-81-210-1 KTY 10-62
KTY-81-252-1 KTY 10-7
KTY-81-251-1 KTY 11-5
KTY-81-210 KTY 11-6
KTY-81-252-1 KTY 11-7
KTY-81-251-1 KTY 13-5
KTY-81-210 KTY 13-6
KTY-81-252-1 KTY 13-7
KTY-83-110-1 KTY 21-5
KTY-83-110 KTY 21-6
KTY-83-121-1 KTY 21-7
KTY-83-110-1 KTY 23-5
KTY-83-110 KTY 23-6
KTY-83-121-1 KTY 23-7
KTY-81-210 KTY 16-6
KTY-81-210 KTY 19-6M
KTY-81-210 KTY 19-6Z

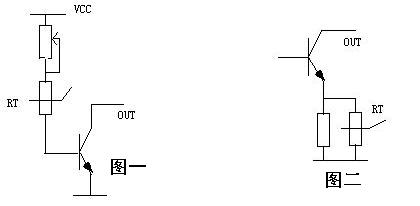

一、温度补偿电路

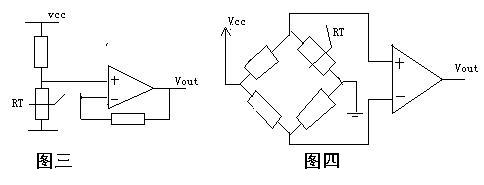

、温度——电压转换电路

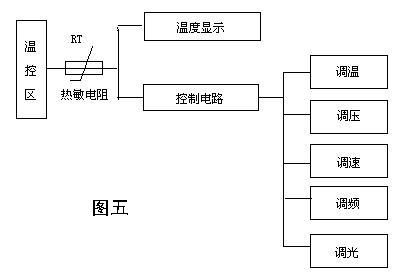

三、常用LPTC电路方框图
