SCRBHC电机保护PTC热敏电阻
应用范围：
该产品广泛应用于需要超温保护的场合。将产品安装在需要超温保护的设备中，PTC电阻信号传至电机保护器中，当温度接近绝缘耐热等级温度时，电机保护器断开电路实施保护。
特点：

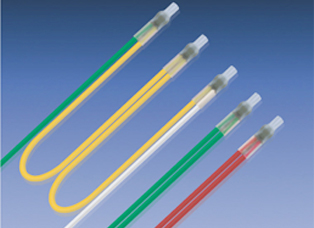

由超小型PTC热敏电阻制成，体积小、寿命长、稳定性好、灵敏度高。技术指标均达到国际同类产品水平。
使用
可以单支使用，也可以多只串联使用，在同一电路中控制不同点的温度。
技术数据
控制温度范围为Tk60℃～Tk180℃。控制温度Tk每间隔5℃设定一种规格。一至六芯都可根据用户的要求生产，SCRBHC系列采用德国DIN 44080、DIN 44081、DIN 44082标准。

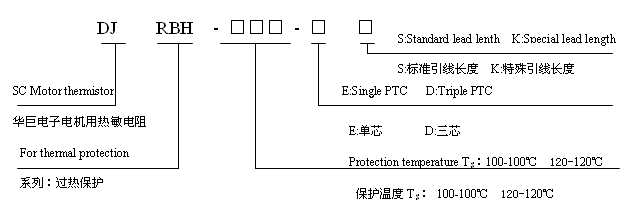

命名方式：

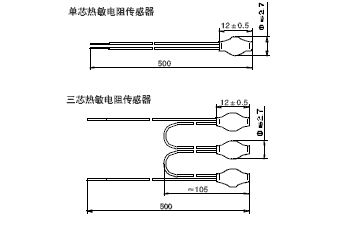

标准引线长度DS:520 200 200 520 DK 520 520 (单位：mm)
常规型号：
| PTC热敏电阻参数数据 | ES系列（单芯） | DS系列（三芯） | 单位 | |
| 最大工作电压 | Umax |
25 |
25 |
V |
| 额定动作温度 | Tk |
60～180 |
60～180 |
℃ |
| Tk公差 |
±5 |
±5 |
℃ |
|
| Tk的重复性 | ΔT |
±0.5 |
±0.5 |
℃ |
| 额定电阻值 | R25℃±1℃ |
≤100 |
≤300 |
Ω |
| 下限控温点(V≤2.5V) | TK-5(℃) |
≤550 |
≤1650 |
Ω |
| 上限控温点(V≤2.5V) | TK+5(℃) |
≥1330 |
≥3990 |
Ω |
| 保护温+15℃电阻值 | TK+15(℃) |
≥4 |
≥12 |
KΩ |
| 热响应时间 | Ts |
≤5 |
≤5 |
S |
| 绝缘耐压 | V |
2.5 |
2.5 |
KV |
| 导线拉力 |
承受10N,10S拉力无损坏现象 |
承受10N,10S拉力无损坏现象 |
N |
|
| 最高存放温度 | TLmax |
160 |
160 |
℃ |
| 最低存放温度 | TLmin |
-25 |
-26 |
℃ |
工作原理

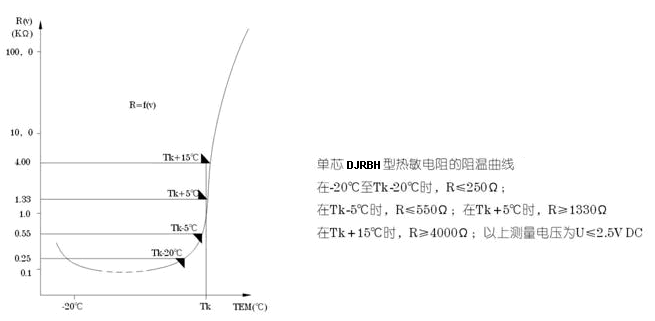

PTC热敏电阻具有正温度系数电阻特性。当温度达到其居里点时，半导体陶瓷相变开始，其电阻值随温度的升高而快速增大，在控制温度点Tk附近，变化尤其明显，从而起到控制电路的目的

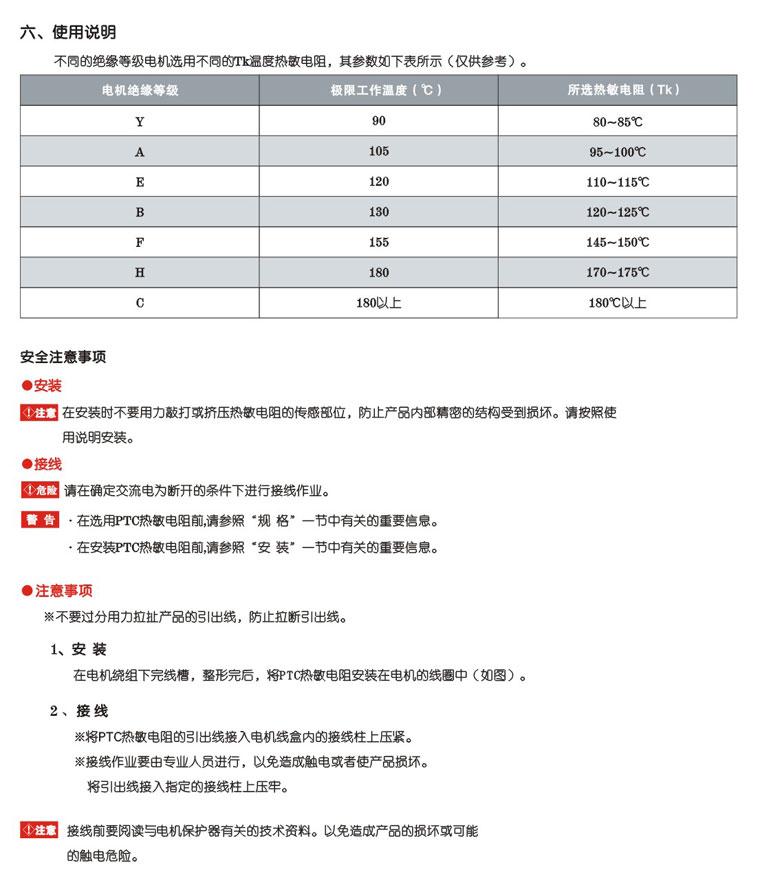

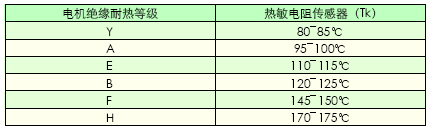

推荐按下表选用热敏电阻传感器（仅供参考）
控制温度对应的引线颜色
| 温度 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | 105 | 110 | 115 | 120 | 125 | 130 | 135 | 140 | 145 | 150 | 155 | 160 | 165 | 170 | 180 |
| 线色 | 棕 | 棕 | 棕 | 白 | 白 | 白 | 绿 | 红 | 兰 | 棕 | 兰 | 灰 | 红 | 兰 | 红 | 白 | 白 | 黑 | 兰 | 兰 | 兰 | 白 | 白 |
| 线色 | 黑 | 红 | 灰 | 灰 | 棕 | 白 | 绿 | 红 | 灰 | 棕 | 绿 | 灰 | 绿 | 兰 | 黑 | 兰 | 黑 | 黑 | 黑 | 红 | 棕 | 绿 | 红 |
安装说明

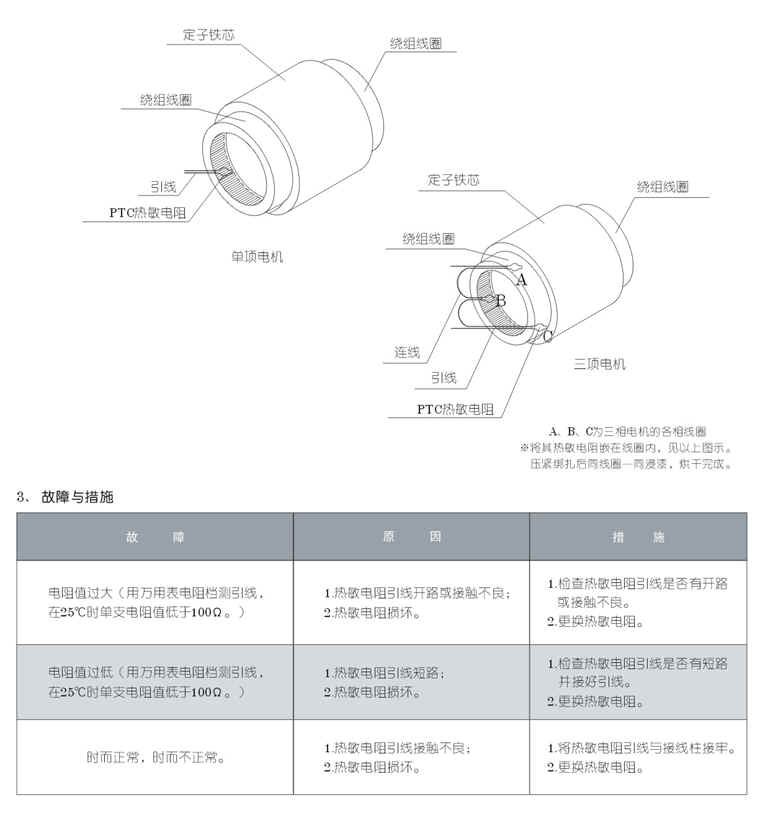

将传感器固定在需要检测温度的部位（通常安装在绕组中），在安装时不要用力敲打或挤压传感器的芯片，不要让引线承受拉力，引线接在电机接线盒内。必须与电机保护器配合使用，方可对电机超温实施控制。
三芯式传感器的每个芯片分别安装在三相绕组的适当位置，每相绕组安装一芯。
华巨温度传感器有限公司过热保护型PTC热敏电阻与村田过热保护型PTC热敏互换对照表
| 华巨型号 | EPCOS型号 |
| DJRBH-60-ES | B59100M1060A070 |
| DJRBH-70-ES | B59100M1070A070 |
| DJRBH-80-ES | B59100M1080A070 |
| DJRBH-90-ES | B59100M1090A070 |
| DJRBH-100-ES | B59100M1100A070 |
| DJRBH-110-ES | B59100M1110A070 |
| DJRBH-120-ES | B59100M1120A070 |
| DJRBH-130-ES | B59100M1130A070 |
| DJRBH-140-ES | B59100M1145A070 |
| DJRBH-145-ES | B59100M1140A070 |
| DJRBH-150-ES | B59100M1150A070 |
| DJRBH-155-ES | B59100M1155A070 |
| DJRBH-160-ES | B59100M1160A070 |
| DJRBH-170-ES | B59100M1170A070 |
| DJRBH-180-ES | B59100M1180A070 |
| DJRBH-060-DS | B59300M1060A070 |
| DJRBH-070-DS | B59300M1070A070 |
| DJRBH-080-DS | B59300M1080A070 |
| DJRBH-090-DS | B59300M1090A070 |
| DJRBH-100-DS | B59300M1100A070 |
| DJRBH-110-DS | B59300M1110A070 |
| DJRBH-120-DS | B59300M1120A070 |
| DJRBH-130-DS | B59300M1130A070 |
| DJRBH-140-DS | B59300M1140A070 |
| DJRBH-145-DS | B59300M1145A070 |
| DJRBH-150-DS | B59300M1150A070 |
| DJRBH-155-DS | B59300M1155A070 |
| DJRBH-160-DS | B59300M1160A070 |
| DJRBH-170-DS | B59300M1170A070 |
| DJRBH-180-DS | B59300M1180A070 |
|
