		MF51-单端玻封型热敏电阻

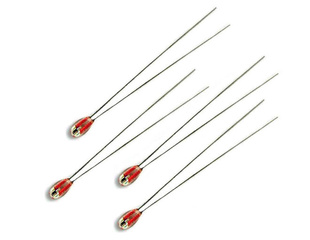

1.产品简介：
　　 MF51-采用新工艺，新材料生产的小芯片玻璃封装型NTC热敏电阻器，具有体积小，测试精度高，反应速度快，稳定可靠，抗老化，互换性，一致性好等特点。广泛应用于空调、暖气设备、电子体温计、液位传感器、汽车电子、电子台历等领域。

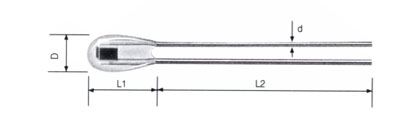

2.外形结构和尺寸外型结构尺寸

型号	D	L1max	L2		d±0.05
MF51-2.80	2.80±0.20	4.40	30±5	50±5	0.28
MF51-1.80	1.80±0.20	3.80	30±5	50±5	0.23
MF51-1.50	1.5±0.20	2.00	30±5	50±5	0.21
MF51-1.25	1.25±0.20	1.80	30±5	50±5	0.21
MF51-1.20	1.20±0.20	1.80	30±5	50±5	0.21
MF51-0.70	0.70±0.20	1.20	30±5	50±5	0.15
另有:Dmax=0.90mm,Dmax=1.75mm,Dmax=1.95mm产品

3.物理特性：

耗散系数（mW/℃）	热时间常数（S）
静态空气下	静态空气中
2.1	≤5

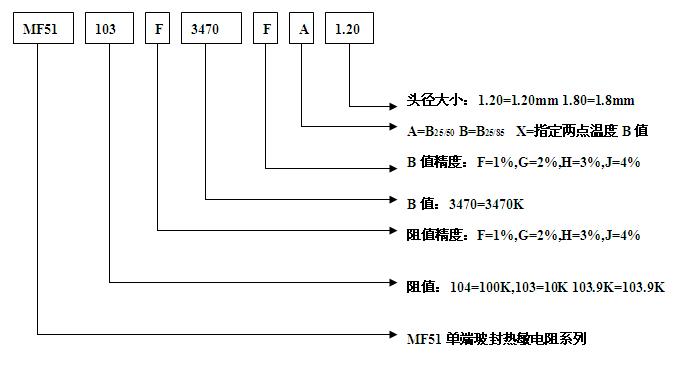

4.产品标志说明：

　

型号	标称电阻值		B值		工作温度
型号	R25 （KΩ）	精度	（25/50℃）（K）	精度	（℃）
MF51-502□3270	5	±1％ ±2％ ±3％ ±5％	3270	±1％	-55～300
MF51-502□3470	5		3470
MF51-103□3380	10		3380
MF51-103□3435	10		3435
MF51-103□3470	10		3470
MF51-103□3950	10		3950
MF51-203□3950	20		3950
MF51-503□3900	50		3900
MF51-503□3950	50		3950
MF51-104□3950	100		3950
MF51-104□3990	100		3990
MF51-104□4000	100		4000
MF51-104□4100	100		4100
MF51-104□4200	100		4200

常用单端玻封型号

型号	标称电阻值		B值			D	工作温度
	R25 （KΩ）	精度	（25/50℃）	（25/85℃）	精度	mm	（℃）
	R25 （KΩ）	精度	（K）		精度	mm	（℃）
MF51-104□3950FA-0.9	100	F：±1％ G：±2％ H：±3％ J：±5％	3950		F：±1％ G： ±2％ H： ±3％ J： ±5％	0.9	-55～300
MF51-103□3380FA-1.25	10		3380			1.25
MF51-103□3435FB-1.25	10			3435		1.25
MF51-103□3950FA-1.25	10		3950			1.25
MF51-103□3470FA-1.25	10		3470			1.25
MF51-503□3950FA-1.25	50		3950			1.25
MF51-104□3950FA-1.25	100		3950			1.25
MF51-104□4200FA-1.25	100		4200			1.25
MF51-105H4608GA-1.25	1000		4608			1.25
MF51-503.485K□3400FA-1.50	503.485		3400			1.50
MF51-502□3950FA-1.5	5		3940			1.50
MF51-103□3380FA-1.50	10		3380			1.50
MF51-103□3435FB-1.50	10			3435		1.50
MF51-103□3950FA-1.50	10		3950			1.50
MF51-503□3950FA-1.50	50		3950			1.50
MF51-503□4050FA-1.50	50		4050			1.50
MF51-96.5K□3950FA-1.50	96.5		3950			1.50
MF51-96.5K□4200FA-1.50	96.5		4200			1.50
MF51-104□3950FA-1.50	100		3950			1.50
MF51-104□4200FA-1.50	100		4200			1.50
MF51-104□4320FA-1.50	100		4320			1.50
MF51-103.9K□3951FA-1.50	103.9		3951			1.50
MF51-103.9K□4200FA-1.50	103.9		4200			1.50
MF51-204□3899FA-1.50	200		3899			1.50
MF51-234□4537FX-1.50	230		B100/200	4537		1.50

注：方框填标称电阻值允许偏差代号
