延时启动型PTC热敏电阻
应用原理
电机在启动时,要克服本身的惯性,同时还要克服负载的反作用力(如冰箱压缩机启动时必须克服制冷剂的反作用力),因此电机启动时需要较大的电流和转矩。当转动正常后,为了节约能源,需要的转矩又要大幅度下降。给电机加一组辅助线圈,只在启动时工作,正常后它就断开。将PTC热敏电阻串联在启动辅助线圈, 启动后PTC热敏电阻进入高阻态切断辅助线圈,正好可以达到这种效果.

   该产品具有无触点、噪音低、可靠性高、寿命长等特点,不同的特性,结构用以保证不同的整机设计要求。

1.冰箱的压缩机启动用PTC热敏感电阻器
冰箱的压缩机由单相感应电动机驱动。电机启动时,既要克服本身的惯性,又要克服负载——高压制冷剂的反作用力,需要保证较大的启动电流,为此,通常要采用带PTC热敏电阻器的启动电路(原理图见图一)。
2.变频空调启动用PTC热敏电阻器

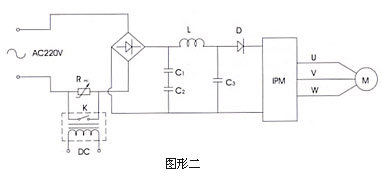

变频空调启动时,电压经PTC元件加到整流滤波电路上,对电容器平稳充电至设定值,功率模块IPM开始工作,将输入的直流电压逆变为三支交流电加到三相交流电机绕组上,使电机正常运转。同时电容器充电至设定值后,经IPM输出一直流电压至继电器吸合开关K,PTC元件被端接,暂停工作(见图二)。
主回路中串接PTC元件的目的在于:避免在通电初期,整流滤波电路直接承受大电流的冲击,造成储能元件受损。即PTC元件在通电初期起一个缓冲与保护的作用。此外,若继电器失效(无法正常吸合)时,PTC元件通电后成为高阻态,可对电路进行保护。

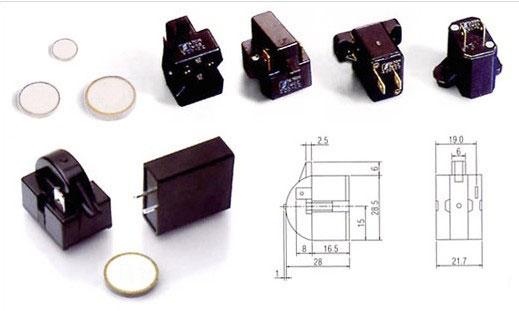

2:外形图片

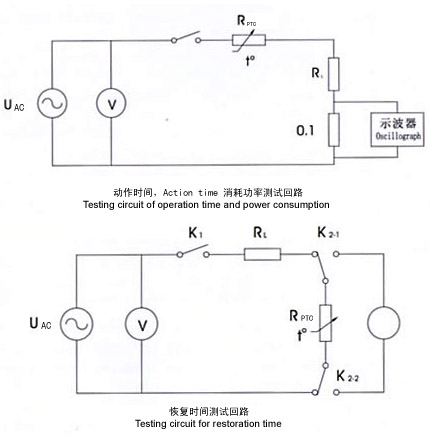

2:测试电路

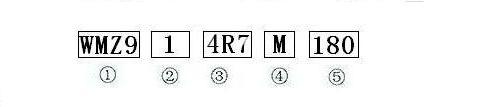

3.产品标志说明

产品标志说明

①产品系列:WMZ9延时启动型PTC热敏电阻
②封装类型:1:裸片 2:壳装
③标称阻值:82R-82Ω 4R7-4.7Ω 151-150Ω
④阻值精度:N-±30% M-±20% k-±10% J-±5%
⑤最大电压:180-180V 240-240V
型号

标称阻值

开关温度 最大电压 最大电流 启动时间 消耗功率 恢复时间

线圈电阻

尺寸

R25(Ω) Tb(℃) Vmax(V) Imax(A) T0(S) Pmax(W) Trmax() Rref(Ω) D(mm) T(mm)
WMZ91-3R3M160 3.3

120±10

160 12 0.3-1.2 3.5 100 10

20.0±1.0

2.5±0.2

WMZ91-3R9M160 3.9 160 12 0.3-1.2 3.5 100 10
WMZ91-4R7M180T2 4.7 180 12 0.3-1.2 3.5 100 10
WMZ91-5R6M180T2 5.6 180 12 0.3-1.2 3.5 100 10
WMZ91-6R8M220 6.8 220 10 0.3-1.2 3.5 100 15
WMZ91-10RM240 10 240 10 0.2-1.0 3.5 90 15
WMZ91-15RM260 15 260 10 0.2-1.0 3.5 90 25
WMZ91-22RM300 22 300 9 0.2-1.0 3 90 25
WMZ91-33RM300 33 300 9 0.2-1.0 3 90 25
WMZ91-47RM300 47 300 9 0.2-1.0 3 90 25
WMZ91-68RM320 68 320 9 0.2-1.0 3 90 25
WMZ91-4R7M170 4.7

120±10

170 12 0.2-1.0 3.5 85 10

17.5±1.0

2.5±0.2

WMZ91-5R6M190 5.6 190 12 0.2-1.0 3.5 85 10
WMZ91-6R8M220 6.8 220 10 0.2-1.0 3.5 85 15
WMZ91-10RM240 10 240 9 0.2-1.0 3.5 85 20
WMZ91-15RM260 15 260 8 0.2-1.0 3.5 85 20
WMZ91-22RM280 22 280 8 0.2-1.0 3.5 85 15
WMZ91-33RM280 33 280 7 0.2-1.0 3 85 20
WMZ91-47RM300 47 300 6 0.2-1.0 3 85 20
WMZ91-68RM300 68 300 5 0.2-1.0 3 85 20
WMZ91-3R3M160 3.3 135±10 160 12 0.3-1.2 3.5 80 10 20.0±1.0 2.5±0.2
WMZ91-3R9M160 3.9 160 12 0.3-1.2 3.5 80 10
WMZ91-4R7M180TG 4.7 180 12 0.3-1.2 3.5 80 10
WMZ91-5R6M180TG 5.6 180 12 0.3-1.2 3.5 80 10
WMZ91-6R8M200TG 6.8 200 10 0.3-1.2 3.5 80 15
WMZ91-10RM230 10 230 9 0.45-1.35 3.2 70 15
WMZ91-15RM250 15 250 8 0.45-1.35 3.2 70 15
WMZ91-22RM300 22 300 7 0.45-1.35 3.2 70 20
WMZ91-33RM360 33 360 6 0.45-1.35 3.2 70 25
WMZ91-47RM400 47 400 5 0.45-1.35 3.2 70 35
WMZ91-68RM430 68 430 4 0.45-1.35 3.2 70 55 17.5±1.0 2.5±0.2
WMZ91-4R7M180 4.7 135±10 180 10 0.3-1.2 3.4 90 15
WMZ91-5R6M180 5.6 180 10 0.3-1.2 3.4 90 15
WMZ91-6R8M200 6.8 200 9 0.3-1.2 3.4 90 15
WMZ91-10RM220 10 220 8 0.3-1.2 3.2 90 20
WMZ91-15RM240 15 240 7 0.2-1.0 3.2 80 20
WMZ91-22RM280 22 280 6 0.2-1.0 3.2 70 25
WMZ91-33RM320 33 320 4 0.2-1.0 3.2 70 45
WMZ91-47RM350 47 350 4 0.2-1.0 3.2 70 45
WMZ91-68RM400 68 400 4 0.2-1.0 3.2 70 45
WMZ91-4R7M160 4.7

135±10
160 10 0.4-1.5 3 90 15 16±1.0 2.5±0.2
WMZ91-5R6M170 5.6 170 10 0.4-1.5 3 90 15
WMZ91-6R8M180 6.8 180 9 0.4-1.5 3 90 15
WMZ91-10RM200 10 200 8 0.4-1.5 3 90 15
WMZ91-15RM230 15 230 7 0.4-1.5 3 80 20
WMZ91-22RM250 22 250 6 0.4-1.5 3 80 20
WMZ91-6R8M160 6.8 135±10 160 8 0.1-0.8 3 80 15 14±1.0 2.5±0.2
WMZ91-10RM180 10 180 7 0.1-0.8 3 80 20
WMZ91-15RM240 15 240 6 0.1-0.8 3 80 25
WMZ91-22RM240 22 240 5 0.1-0.8 3 70 25
WMZ91-33RM250 33 250 4 0.1-0.8 3 70 30
