WMZ12A仪器仪表电路过流过载保护PTC热敏电阻-华巨电子

		过流保护型 PTC热敏电阻

1.应用范围：

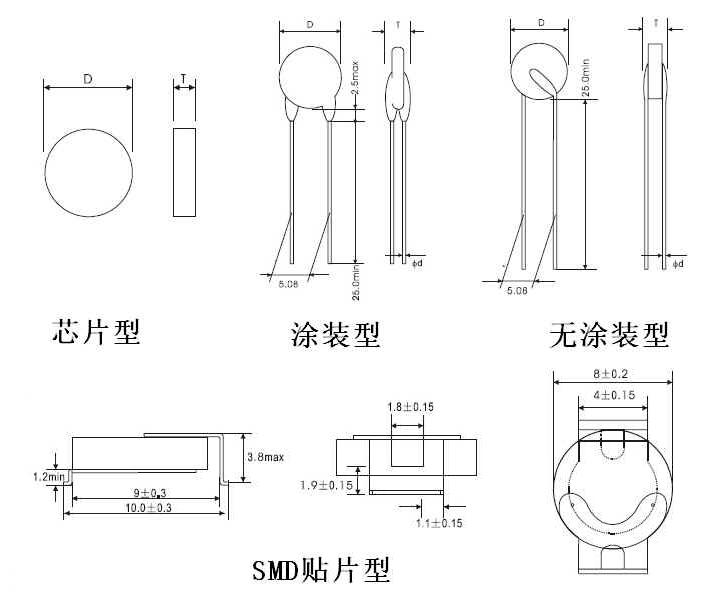

　　WMZ21系列产品为芯片型、WMZ12A，WMZ23 系列产品为树脂涂装引线型、WMZ25 系列产品为无涂装引线型。
2.特点：
　·满足ITU-T K20 K21                                 ·电流冲击（10/700μs）
　·电力高压感应（600V,1A,0.2S）                      ·电力线搭接（230V,15min.）
　·适用连续在110/230VAC（高阻态）电压下工作          ·阻值允差小（分阻配对）
　·无触点的电路及元器件保护　　                      ·自动限制过电流
·故障排除后自动恢复　　　　　                      ·工作时无噪音无火花
·工作可靠、使用方便

　华巨电子过流保护型PTC热敏电阻主要用于应用于通讯设备配线架过流过载保护［总配线架／通讯设备／电话机］等的过流过热保护,直接串联在负载电路中,在线路出现异常状况时,能够自动限制过电流或阻断电流,当故障排除后又恢复原态,俗称“万次保险丝”。

3.应用原理：
　　将过流保护型型PTC热敏电阻串联在电源回路中,当电路处于正常状态时,流过PTC的电流小于额定电流,PTC处于常态,阻值很小,不会影响电子镇流器（节能灯、变压器、万用表）等被保护电路的正常工作。当电路电流大大超过额定电流时,PTC陡然发热,阻值骤增至高阻态,从而限制或阻断电流,保护电路不受损坏。电流电流回复正常后,PTC亦自动回复至低阻态,电路恢复正常工作。
　

4.主要技术参数：
主要用于仪器，仪表过载、过流保护

型号	额定电阻值	不动作电流		动作电流	最大工作	最大电流	居里温度	外形尺寸
	R25（Ω）	Int（mA）		@25℃	电压	最大电流	居里温度	（mm）
	±30%	@25℃	@60℃	It（mA）	Vmax(V)	Imax(A)	Tc(℃)	Dmax	Tmax	Φd
涂装引线型
WMZ12A-03M151N265	150	20	15	50	265	0.2	80	4.5	5.0	0.5
WMZ12A-03M102N265	1000	10	7	20	265	0.1		4.5	5.0	0.5
WMZ12A-03M152N265	1500	7	5	15	265	0.1		4.5	5.0	0.5
WMZ12A-04M45RN265	45	40	30	80	265	0.3		5.5	5.0	0.6
WMZ12A-05M601N420	600	20	16	40	420	0.2		6.5	5.0	0.6
WMZ12A-05M232N420	2300	8	6	17	420	0.1		6.5	5.0	0.6
WMZ12A-05M321N420	3100	5	4	13	420	0.1		6.5	5.0	0.6
WMZ12A-07M251N265	250	25	20	50	265	0.5		8.0	5.0	0.6
WMZ12A-07M112M550	1100	15	10	30	550	0.5		8.0	7.0	0.6
WMZ12A-08M12RN265	12	120	70	220	265	0.8		9.0	5.0	0.6
WMZ12A-03N151N265	150	30	25	60	265	0.2	100	4.5	5.0	0.5
WMZ12A-03N401N265	400	25	20	45	265	0.2		4.5	5.0	0.5
WMZ12A-05N751N420	750	25	20	45	420	0.2		6.5	5.0	0.6
WMZ12A-05P39RN265	39	85	70	170	265	0.4	120	6.5	5.0	0.6
WMZ12A-05P65RN265	65	70	60	140	265	0.4		6.5	5.0	0.6
WMZ12A-05P601N420	600	20	16	39	420	0.2		6.5	5.0	0.6
WMZ12A-05P122N550	1200	15	10	30	550	0.1		6.5	5.0	0.6
WMZ12A-05P152N550	1500	12	9	24	550	0.1		6.5	5.0	0.6
无涂装引线型
WMZ12A-08P70RN420	70	64	50	127	420	1.4	120	8.5	7.0	0.6
WMZ12A-08P121N420	120	49	40	97	420	1.4		8.5	7.0	0.6
WMZ12A-08P151N420	150	43	35	86	420	1.4		8.5	7.0	0.6
WMZ12A-08P501N550	500	24	19	48	550	1.0		8.5	7.0	0.6

5.主要技术参数：
通讯设备配线架过流过载保护

型号	额定电阻值	不动作电流		动作电流	最大电流下	最大电流	最大电压	外形尺寸
	R25（Ω）	Int（mA）		@25℃	的动作时间	最大电流	最大电压	（mm）
	±20%	@25℃	@40℃	It（mA）	t(Sec)	Imax(A)	Vmax (V)	Dmax	Tmax	Φd
WMZ21芯片型
WMZ21-18RM110	18	110	90	220	<0.15	3	250	5.5	1.5	/
WMZ21-18RM125	18	125	110	250	<0.18	3	250	5.5	2.0	/
WMZ21-18RM130	18	130	110	250	<0.18	3	250	6.2	2.0	/
WMZ21-20RM085	20	85	70	170	<0.18	3	250	6.2	2.0	/
WMZ21-18RM135	18	135	110	270	<0.20	3	250	6.6	2.0	/
WMZ21-10RM150	10	150	130	350	<4.0	1	230	6.6	1.5	/
无涂装型
WMZ25-25RM055	25	55	45	110	<0.4	1	230	5.3	4.0	0.6
WMZ25-25RM060	25	60	50	140	<0.4	1	230	5.3	4.0	0.6
WMZ25-25RM085	25	85	50	120	<0.7	1	230	5.3	4.0	0.6
WMZ25-20RM145	20	145	100	250	<0.2	3	250	6.6	4.0	0.6
WMZ25-10RM130	10	130	110	260	<4.0	1	230	6.6	4.0	0.6
WMZ25-10RM150	10	150	135	300	<7.0	1	230	8.2	4.0	0.6
WMZ25-18RM125	18	125	110	250	<1.0	1	230	5.5	4.0	0.6
涂装型
WMZ23-18RM135	18	135	110	270	<0.2	3	250	7.5	4.5	0.6
WMZ23-18RM110	18	110	110	220	<0.2	3	250	9.0	4.5	0.6
WMZ23-20RM100	20	100	80	200	<0.2	3	250	9.0	4.5	0.6
WMZ23-25RM090	25	90	70	180	<0.2	3	250	9.0	4.5	0.6

6.主要技术参数：
通讯设备交换机过流过载保护

型号	额定电阻值	不动作电流		动作电流	最大电流下	最大电流	最大电压	失效模式	外形尺寸
	R25（Ω）	Int（mA）		@25℃	的动作时间	最大电流	最大电压		（mm）
	±20%	@25℃	@40℃	It（mA）	t(Sec)	Imax(A)	Vmax (V)		Dmax	Tmax	Φd
涂装引线型
WMZ23-10RM130	10	130	100	260	<0.2	3.0	250	250V/10A	7.5	4.0	0.6
WMZ23-12RM130	12	130	100	260	<0.3	2.0	250	250V/10A	9.0	5.0	0.6
WMZ23-12RM090	12	90	80	160	<0.2	2.0	250	250V/10A	9.0	5.0	0.6
WMZ23-20RM100	20	100	80	200	<0.2	3.0	250	250V/10A	9.0	4.0	0.6
WMZ23-35RM090	35	90	75	180	<0.2	3.0	250	250V/5A	9.0	5.0	0.6
WMZ23-40RM080	40	80	70	160	<0.2	3.0	250	250V/5A	9.0	5.0	0.6
WMZ23-50RM070	50	70	60	150	<0.2	3.0	250	250V/5A	9.0	5.0	0.6
WMZ23-50RM075	50	75	60	150	<0.2	3.0	650	650V/10A	9.5	5.0	0.6
WMZ23-55RM070	55	70	60	150	<0.2	3.0	650	650V/10A	9.5	5.0	0.6
无涂装引线型
WMZ25-9ROM160	9	160	130	330	<0.8	3.0	250	250V/10A	10.2	4.5	0.6
WMZ25-25RM100	25	100	80	220	<0.2	3.0	250	250V/10A	6.6	4.0	0.6
WMZ25-25RM120	25	120	100	300	<0.4	3.0	250	250V/10A	8.2	4.0	0.6
下面为SMD贴片型
WMZ26-10RM180SMD	10	180	140	36	<5.0	1.0	250	250V/10A	/	/	/
WMZ26-25RM130SMD	25	130	100	270	<0.3	3.O	250	250V/10A	/	/	/
WMZ26-50RM090SMD	50	90	70	190	<0.2	3.0	250	250V/10A	/	/	/
WMZ26-50RM100SMD	20	100	80	200	<0.2	3.0	250	250V/10A	/	/	/
