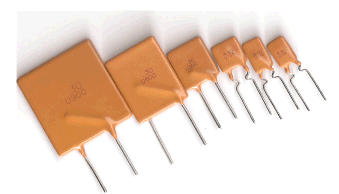

		30V 自恢复保险丝系列

●基本原理高分子PTC全称“高分子正温度系数热敏电阻器”，由于其材料的特殊性能而具有优良的过电流保护功能。高分子PTC串联于线路中（如图一），正常情况下它呈低阻值状态，工作电流可顺利通过；当电路中出现异常大电流时，它的阻抗迅速增大（呈高阻值状态），有效限制大电流通过，保护电路不受损坏（如图二）。当故障电流排除后，高分子PTC的阻值迅速下降恢复到低阻值状态。

图一	图二
●选用指南采用高分子PTC既安全又方便，是双赢策略。选用时首先考虑工作电压应小于等于高分子PTC所能随的最大电压；其次是匹配好工作电流的大小，规格书中所列工作电流（IH）是指在工作环境温度25℃时的电流值，如实际工作环境温度与之不同，还应考虑温度电流折减因素，具体参照图三。最后还要考虑安装方式（如插件、光片插入）。其它技术指标参照规格书。如有特殊情况，请直接与我公司联系，可否特殊加工。
●应用范围: U30系列产品广泛适用于中等耐电压能力的电路中,如微电机、计算机接口、鼠标、CPU、变压器中、安防设备、测试测量设备、卫星接收系统、玩具行业等领域。

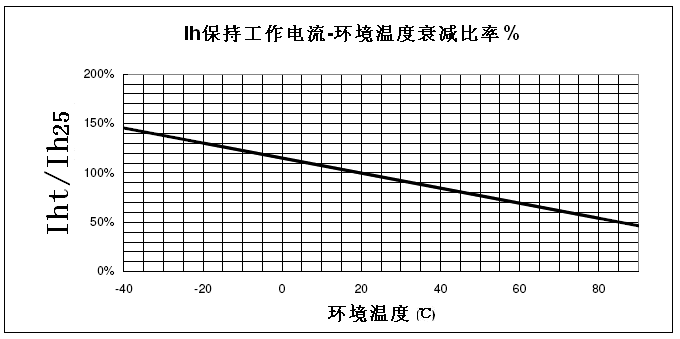

I-T衰减比率

TEMPERATURE	-40℃	-20℃	0℃	23℃	30℃	40℃	50℃	60℃	70℃	85℃
DERATING %	145%	130%	115%	100%	91%	83%	76%	67%	61%	52%

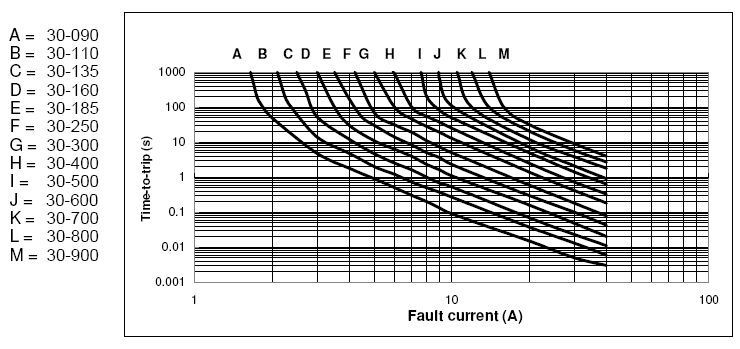

25℃典型电流I-T时间动作曲线

●U30电气特性与产品尺寸

RF/WH60系列自恢复保险丝

●U30 参数和尺寸(25℃)

Model
型号
Ih It
Trip Time
Vmax Imax Pdmax Rmin Rmax Product Dimensions(mm)最大产品尺寸

A A
A

S
V A W Ω Ω Style A B C D Lead

U30-050 0.50 1.10 2.5 3.5 30 40 0.30 0.18 0.22 F1 7.4 11.0 5.5 3.0 0.5

U30-065 0.65 1.20 2.5 4.0 30 40 0.40 0.14 0.19 F1 7.4 11.0 5.5 3.0 0.5

U30-075 0.75 1.50 3.0 5.0 30 40 0.60 0.09 0.14 F1 7.4 11.0 5.5 3.0 0.5

U30-090 0.90 1.80 4.5 5.9 30 40 0.60 0.07 0.12 F1 7.4 11.0 5.5 3.0 0.5

U30-110 1.10 2.20 5.5 6.6 30 40 0.70 0.05 0.10 F1 7.4 14.2 5.5 3.0 0.5

U30-135 1.35 2.70 6.75 7.3 30 40 0.80 0.04 0.08 F1 8.5 14.5 5.5 3.0 0.6

U30-160 1.60 3.20 8.5 8.0 30 40 0.90 0.03 0.07 F1 9.8 15.2 5.5 3.0 0.6

U30-185 1.85 3.70 9.25 8.7 30 40 1.00 0.03 0.06 F1 10.9 17.7 5.5 3.0 0.6

U30-250 2.50 5.00 12.5 10.3 30 40 1.20 0.02 0.04 F1 13.2 18.3 5.5 3.0 0.6

U30-300 3.00 6.00 15.0 10.8 30 40 2.00 0.02 0.055 F1 14.0 18.3 5.5 3.0 0.8

U30-400 4.00 8.00 20.0 12.7 30 40 2.50 0.01 0.035 F1 14.0 20.1 5.5 3.0 0.8

U30-500 5.00 10.0 25.0 14.5 30 40 3.00 0.01 0.030 F1 17.2 23.9 10.2 3.0 0.8

U30-600 6.00 12.0 30.0 16.0 30 40 3.50 0.005 0.022 F1 17.2 23.9 10.2 3.0 0.8

U30-700 7.00 14.0 35.0 17.5 30 40 3.80 0.005 0.016 F1 20.5 27.5 10.2 3.0 0.8

U30-800 8.00 16.0 40.0 18.8 30 40 4.00 0.005 0.015 F1 20.5 27.5 10.2 3.0 0.8

U30-900 9.00 18.0 45.0 20.0 30 40 4.20 0.005 0.012 F1 20.5 30.5 10.2 3.0 0.8
