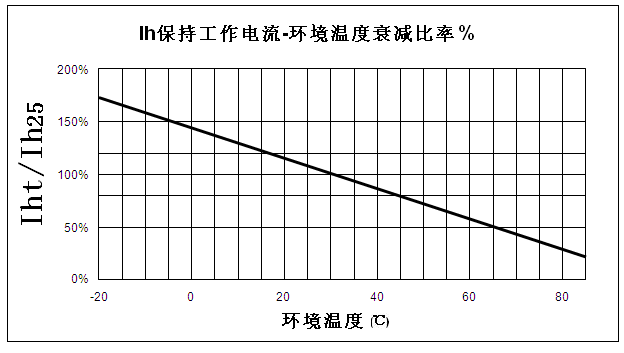

130V 系列自恢复保险丝              ●基本原理     高分子PTC全称“高分子正温度系数热敏电阻器”，由于其材料的特殊性能而具有优良的过电流保护功能。高分子PTC串联于线路中（如图一），正常情况下它呈低阻值状态，工作电流可顺利通过；当电路中出现异常大电流时，它的阻抗迅速增大（呈高阻值状态），有效限制大电流通过，保护电路不受损坏（如图二）。当故障电流排除后，高分子PTC的阻值迅速下降恢复到低阻值状态。 图一 图二 ●选用指南     采用高分子PTC既安全又方便，是双赢策略。选用时首先考虑工作电压应小于等于高分子PTC所能随的最大电压；其次是匹配好工作电流的大小，规格书中所列工作电流（IH）是指在工作环境温度25℃时的电流值，如实际工作环境温度与之不同，还应考虑温度电流折减因素，具体参照图三。最后还要考虑安装方式（如插件、光片插入）。其它技术指标参照规格书。如有特殊情况，请直接与我公司联系，可否特殊加工。 ●应用范围: SCVL135系列系列自复保险丝是专门为消防器件，变压器，马达等设备制作的过流保护器件。该系列产品多次经信息产业部（原邮电部）防护产品测试中心及国家技术监督局抽查，性能完全符合邮电行业标准“YDT 741-2002 通信设备过电流保护用正温度系数（PTC）热敏电阻器技术要求”。

●SCVL130电气特性

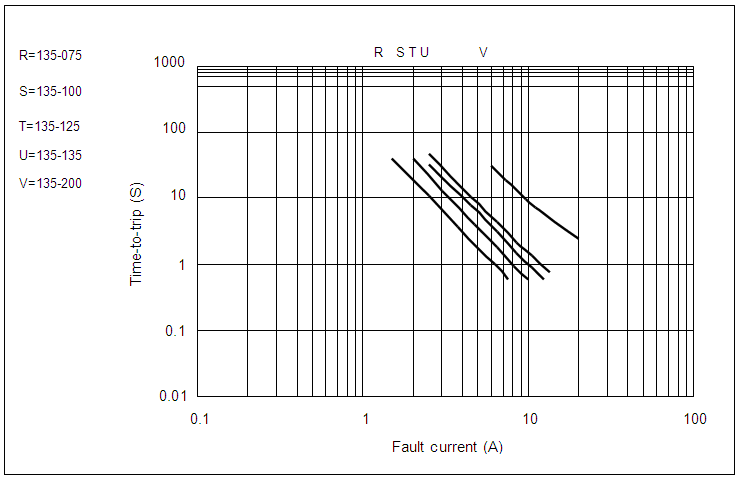

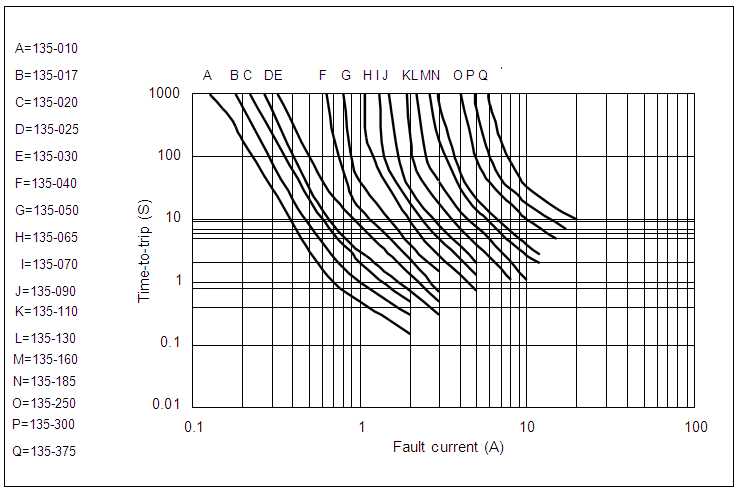

25℃典型电流I-T时间动作曲线

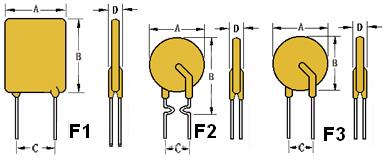

●SCVL135产品尺寸

MODEL 型号	Product Dimensions(mm)最大产品尺寸
	Style	A	B	C	D	Lead
SCVL135-010	F2	7.9	13.0	5.1	3.8	0.50
SCVL135-017	F2	7.9	13.0	5.1	3.8	0.50
SCVL135-020	F2	7.9	13.0	5.1	3.8	0.65
SCVL135-025	F2	7.9	13.0	5.1	3.8	0.65
SCVL135-030	F2	7.9	13.0	5.1	3.8	0.65
SCVL135-040	F2	8.2	14.2	5.1	3.8	0.65
SCVL135-050	F2	9.2	14.9	5.1	3.8	0.65
SCVL135-065	F2	9.7	14.9	5.1	3.8	0.65
SCVL135-070	F2	10.6	15.5	5.1	3.8	0.65
SCVL135-075	F1	10.9	17.0	5.1	4.1	0.80
SCVL135-090	F2	11.9	15.9	5.1	3.8	0.65
SCVL135-100	F1	11.5	20.1	5.1	4.1	0.80
SCVL135-110	F3	13.3	18.3	5.1	4.1	0.80
SCVL135-125	F1	14.0	21.7	5.1	4.1	0.80
SCVL135-130	F3	15.5	20.6	5.1	4.1	0.80
SCVL135-135	F1	16.3	21.7	5.1	4.1	0.80
SCVL135-160	F3	17.5	22.5	5.1	4.1	0.80
SCVL135-185	F3	19.9	24.9	5.1	4.1	0.80
SCVL135-200	F1	23.5	27.9	10.2	4.1	0.80
SCVL135-250	F3	22.5	27.5	10.2	4.1	0.80
SCVL135-300	F3	25.5	30.0	10.2	4.1	0.80
SCVL135-375	F3	29.5	34.0	10.2	4.1	0.80

●RF130,WH130,SCVL130电气特性(25℃)

MODEL 型号	保持电流	跳脱电流	最慢跳脱时间		最大电压	最大电流	Pdmax	Rmin	Rmax
	A	A	A	S	V	A	W	Ω	Ω
SCVL135-010	0.10	0.20	0.50	10	135	2.0	0.84	3.00	7.50
SCVL135-017	0.17	0.34	0.85	10	135	2.0	0.84	2.00	7.00
SCVL135-020	0.20	0.40	1.00	9	135	2.0	1.08	1.83	4.40
SCVL135-025	0.25	0.50	1.25	7.5	135	3.0	1.08	1.25	3.00
SCVL135-030	0.30	0.60	1.50	8.5	135	3.0	1.44	0.88	2.10
SCVL135-040	0.40	0.80	2.00	6.5	135	3.0	1.44	0.55	1.29
SCVL135-050	0.50	1.00	2.50	6	135	3.0	1.56	0.50	1.17
SCVL135-065	0.65	1.30	3.25	5.7	135	5.0	1.68	0.31	0.72
SCVL135-070	0.70	1.50	3.75	6.3	135	5.0	1.80	0.25	0.60
SCVL135-075	0.75	1.50	3.75	15	135	7.5	2.64	0.25	0.69
SCVL135-090	0.90	1.80	4.50	7.2	135	5.0	1.80	0.20	0.47
SCVL135-100	1.00	2.00	5.00	15	135	10.0	2.64	0.18	0.47
SCVL135-110	1.10	2.20	5.50	8.2	135	8.0	2.28	0.15	0.38
SCVL135-125	1.25	2.50	6.25	20	135	12.5	2.88	0.11	0.33
SCVL135-130	1.30	2.70	6.75	9.6	135	10.0	2.64	0.12	0.30
SCVL135-135	1.35	2.70	6.75	20	135	13.5	3.12	0.11	0.30
SCVL135-160	1.60	3.20	8.00	11.4	135	12.0	3.12	0.09	0.22
SCVL135-185	1.85	3.70	9.25	12.6	135	12.0	3.36	0.08	0.19
SCVL135-200	2.00	4.20	10	36	135	20.0	4.32	0.08	0.21
SCVL135-250	2.50	5.00	12.50	15.6	135	15.0	4.44	0.05	0.13
SCVL135-300	3.00	6.00	15.00	19.8	135	17.0	4.56	0.04	0.10
SCVL135-375	3.75	7.50	18.75	24	135	20.0	4.80	0.03	0.08
