120V 系列自恢复保险丝

120V
系列自恢复保险丝

选型指南      返回上一页面

●基本原理
    高分子PTC全称“高分子正温度系数热敏电阻器”,由于其材料的特殊性能而具有优良的过电流保护功能。高分子PTC串联于线路中(如图一),正常情况下它呈低阻值状态,工作电流可顺利通过;当电路中出现异常大电流时,它的阻抗迅速增大(呈高阻值状态),有效限制大电流通过,保护电路不受损坏(如图二)。当故障电流排除后,高分子PTC的阻值迅速下降恢复到低阻值状态。

图一 图二
●选用指南

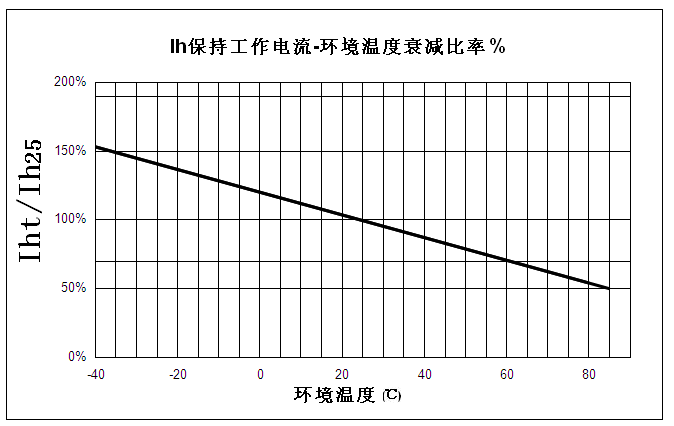

    采用高分子PTC既安全又方便,是双赢策略。选用时首先考虑工作电压应小于等于高分子PTC所能随的最大电压;其次是匹配好工作电流的大小,规格书中所列工作电流(IH)是指在工作环境温度25℃时的电流值,如实际工作环境温度与之不同,还应考虑温度电流折减因素,具体参照图三。最后还要考虑安装方式(如插件、光片插入)。其它技术指标参照规格书。如有特殊情况,请直接与我公司联系,可否特殊加工。

●应用范围:
SCA120系列产品广泛适用于额定工作电压较高的电路中,如微电机、扬声器、变压器、安防设备、工控、测试测量设备、卫星接收系统、玩具行业等领域。

120V 系列自恢复保险丝

●BR120电气特性



●SCA120产品尺寸

RF/WH120系列自恢复保险丝尺寸

MODEL
型号
Product Dimensions(mm)最大产品尺寸
A B C D Lead

SCA120-010

7.9 12.7 5.1 5.0 0.65
SCA120-017 7.9 12.7 5.1 5.0 0.65
SCA120-020 7.9 12.7 5.1 5.0 0.65
SCA120-025 7.9 12.7 5.1 5.0 0.65
SCA120-030 7.9 13.0 5.1 5.0 0.65
SCA120-040 8.2 14.2 5.1 5.0 0.65
SCA120-050 9.2 14.9 5.1 5.0 0.65
SCA120-065 9.7 14.9 5.1 5.0 0.65
SCA120-075 10.6 15.5 5.1 5.0 0.65
SCA120-090 11.9 15.9 5.1 5.0 0.65
SCA120-110 13.3 18.3 5.1 5.0 0.81
SCA120-135 15.5 20.6 5.1 5.0 0.81
SFR120-160 17.5 22.5 5.1 5.0 0.81
SFR120-185 19.9 24.9 5.1 5.0 0.81
SFR120-250 22.5 27.5 10.2 5.0 0.81
SFR120-300 25.5 30.0 10.2 5.0 0.81
SFR120-375 29.5 34.0 10.2 5.0 0.81

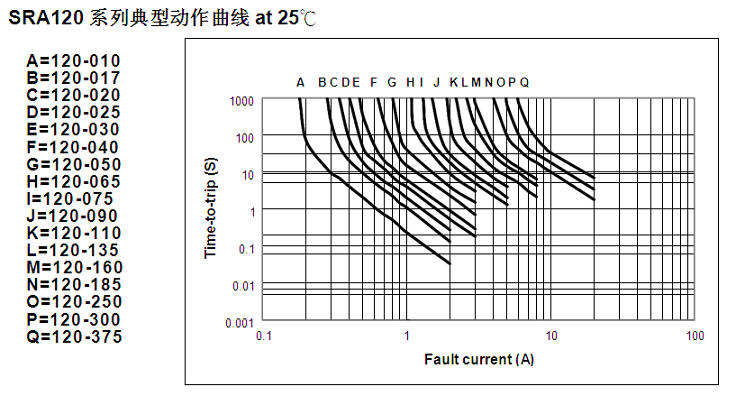

●SCA120电气参数(25℃)

MODEL
型号
保持电流 跳脱电流 最慢跳脱时间 最大冲击电压 最大电流 功耗 Rmin R1max
Ih A It A 5×Ih A, S Vdc A W Ω Ω

SCA120-010

0.10 0.20 4.0 120 2.0 0.57 2.50 7.50
SCA120-015 0.15 0.30 4.0 120 2.0 0.58 4.60 10.02
SCA120-017 0.17 0.34 3.0 120 2.0 0.59 2.00 7.00
SCA120-020 0.20 0.40 2.2 120 2.0 0.62 1.83 4.40
SCA120-025 0.25 0.50 2.5 120 3.0 0.68 1.25 3.00
SCA120-030 0.30 0.60 3.0 120 3.0 0.74 0.88 2.10
SCA120-035 0.35 0.70 3.8 120 3.0 1.50 1.60 2.00
SCA120-040 0.40 0.80 3.8 120 3.0 0.84 0.55 1.29
SCA120-050 0.50 1.00 4.0 120 3.0 1.16 0.50 1.17
SCA120-065 0.65 1.30 5.3 120 3.0 1.32 0.31 0.72
SCA120-075 0.75 1.50 6.3 120 5.0 1.38 0.25 0.60
SCA120-090 0.90 1.80 7.2 120 5.0 1.49 0.20 0.47
SCA120-110 1.10 2.20 8.2 120 5.0 2.25 0.15 0.38
SCA120-135 1.35 2.70 9.6 120 8.0 2.55 0.12 0.30
SFR120-160 1.60 3.20 11.4 120 8.0 2.85 0.09 0.22
SFR120-185 1.85 3.70 12.6 120 8.0 3.15 0.08 0.19
SFR120-250 2.50 5.00 15.6 120 12.0 3.75 0.05 0.13
SFR120-300 3.00 6.00 19.8 120 15.0 4.2 0.04 0.10
SFR120-375 3.75 7.50 20.4 120 15.0 4.8 0.03 0.08
