温度测量、温度控制用NTC


产品概述

NTC热敏电阻器给许多温度测量与控制设备提供实用的,低成本的解决方案,适用于-55 ℃到+300 ℃的温度范围内。

MF58型玻壳精密型
MF58型热敏电阻器采用陶瓷工艺与半导体工艺相结合的工艺技术制作而成,为两端轴向引出线玻璃封装结构。

MF52 E型珠状精密型
MF52 E型热敏电阻器是采用新材料、新工艺生产的小体积的环氧树脂包封型NTC热敏电阻器,具有高精度和快速反应等优点。

主要参数

额定零功率电阻值R25 (Ω)
R25允许偏差(%)
B值(25/50 ℃)/(K)
B值允许偏差(%)
耗散系数 ≥2.0mW/ ℃
热时间常数 ≤7S
额定功率 ≤50mW
工作温度范围: -55 ~+300 ℃

应用原理及实例

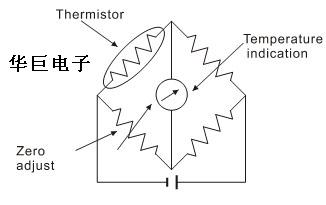

        温度测量(惠斯登电桥电路)

                 温度控制
